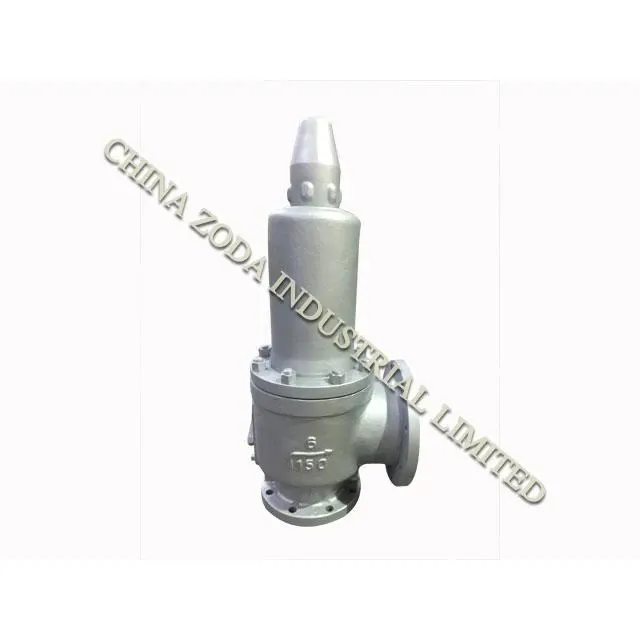

Täysnoston laipalliset turvaventtiilit sopivat järjestelmiin, joissa tyhjennys on suhteellisen suoraviivaista. Olipa paine poistojärjestelmässä ilmakehän paine, pidetty vakiona tai missä se voi nousta enintään 10 % asetetusta paineesta, näitä venttiileitä voidaan hyödyntää tehokkaasti. Kun vastapaine on vakio, on välttämätöntä säätää venttiiliä paine-eron ylläpitämiseksi.
ominaisuudet
1.Sillä on hyvä korroosionkestävyys, mikä varmistaa sen kestävyyden ja käyttöiän syövyttävissä ympäristöissä.
2. Sisätiloissa on tarkkuustyöstötekniikka, sisäpinta on sileä, neste kulkee tasaisesti ja virtausta, painetta ja lämpötilaa ohjataan luotettavasti työn tehokkuuden varmistamiseksi.
3. Nestepakatuissa astioissa lämpövaroventtiileille on yleensä tunnusomaista varoventtiilin suhteellisen pieni koko, joka tarvitaan suojaamaan lämpölaajenemisen aiheuttamalta ylipaineelta. Tässä tapauksessa pieni venttiili on riittävä, koska useimmat nesteet ovat lähes kokoonpuristumattomia, ja näin ollen suhteellisen pieni määrä nestettä, joka purkautuu varoventtiilin kautta, saa aikaan huomattavan paineen alenemisen.
Yleisiä ongelmia ja niiden ratkaisuja
1. Virtausrajoitus:
Perimmäinen syy: Mahdollinen tukos venttiiliportissa tai suodatinsiivilä tai rajoittunut männän liike.
Resoluutio: Poista esteet portista ja näytöstä; tarkista männän toiminta tasaisuuden varalta.
2. Korotettu lämpötila:
Syy: Syynä on todennäköisesti kohonnut nesteen lämpötila, liiallinen sisäinen kitka tai riittämätön lämmönpoisto.
Resoluutio: Laske nesteen lämpötilaa, paranna sisäistä suunnittelua kitkan vähentämiseksi ja tehosta lämmönpoistomekanismeja.
Standardien noudattaminen
Suunnittelu ja valmistus: API RP 520
Kasvotusten (päästä päähän): API 526
Testaus ja tarkastus: API 527
Pääomaisuuden erittely
|
Moraalinen paine |
PN |
150 |
300 |
600 |
900 |
150 |
|
Kehon vahvuus |
Ps (Mpa) |
3.0 |
7.5 |
15 |
22.5 |
38 |
|
Aseta paine |
Pk (Mpa) |
0.1-2 |
1.6-5 |
3.2-10 |
8-25 |
10-25 |
|
Tiivisteen paine |
iltapäivä (Mpa) |
90% Pk |
||||
|
Reseation paine |
Ph(Mpa) |
Suurempi tai yhtä suuri kuin 90 %Pk |
||||
|
Paineen lievitys |
Pp (Mpa) |
Vähemmän tai yhtä suuri kuin 1,1 Pk |
||||
|
Nostokorkeus |
H(mm) |
Suurempi tai yhtä suuri kuin 1/4 d0 |
||||
|
Sopiva lämpötila. |
C (WCB) P, R (SS304, SS316) |
Pienempi tai yhtä suuri kuin 300 astetta Pienempi tai yhtä suuri kuin 200 astetta |
||||
|
Sopiva väline |
Ilma, öljy, höyry, vesi, syövyttävä aine |
|||||
Kurkun halkaisijan koodi
|
Koodi |
Halkaisija |
Koodi |
Halkaisija |
|
D |
10 |
L |
20 |
|
E |
13 |
M |
55 |
|
F |
16 |
N |
60 |
|
G |
20.5 |
P |
72 |
|
H |
26 |
Q |
96 |
|
J |
33 |
R |
115 |
|
K |
40 |
T |
148 |
Pääosien materiaalit
|
EI |
Osan nimi |
Materiaalit A42H-C |
Materiaalit A42Y-P |
Materiaalit A42Y-R |
|
1 |
Runko |
WCB |
CF8 |
CF8M |
|
2 |
Suutin |
2Cr13/304 |
CF8 |
CF8M |
|
3 |
Säätörengas |
2Cr13/304 |
304 |
316 |
|
4 |
Levy |
2Cr13/304 |
304 |
316 |
|
5 |
Ohjainholkki |
2Cr13/304 |
304 |
316 |
|
6 |
Konepelti |
WCB |
CF8 |
CF8M |
|
7 |
kevät |
ASTM 6150 |
ASTM 6150 päällystetty teflon |
ASTM 6150 päällystetty teflon |
|
8 |
Varsi |
2Cr13 |
304 |
316 |
|
9 |
Säätöpultti |
45 |
2Cr13 |
2Cr13 |
|
10 |
Korkki |
A126 |
CF8 |
CF8M |
|
11 |
Palkeet |
304 |
316 |
316 |
Tiivistepinta materiaalia "H" kerrostetaan D507, "Y" kerrostetaan stellittiä
UKK
1.Kuinka varmistaa venttiilin laatu?
Valukappaleiden vastaanoton jälkeen tarkastamme ensin valukappaleet yksitellen. Jos valukappaleissa on viallisia, kuten puhallusreikiä, reikiä jne., kyseessä on viallinen valu.
